VESTA

AtomWork で結晶構造を検索すると，CIF というファイルをダウンロードすることができます．Crystallographic Information File という形式のファイルで，その名の通り結晶学的な情報を表す形式で書かれています．このファイルを適当な可視化プログラムで表示するとともに，例えば，粉末 X 線回折パターンをシミュレーションして，自分で測定したデータと比較することになります．

ここでは，

Note

VESTA - Download にある通り，論文等で VESTA を利用したイラストを表示する場合は必ず J.Appl. Crystallogr., 2011, 44, 1272-1276. を引用すること．

インストール

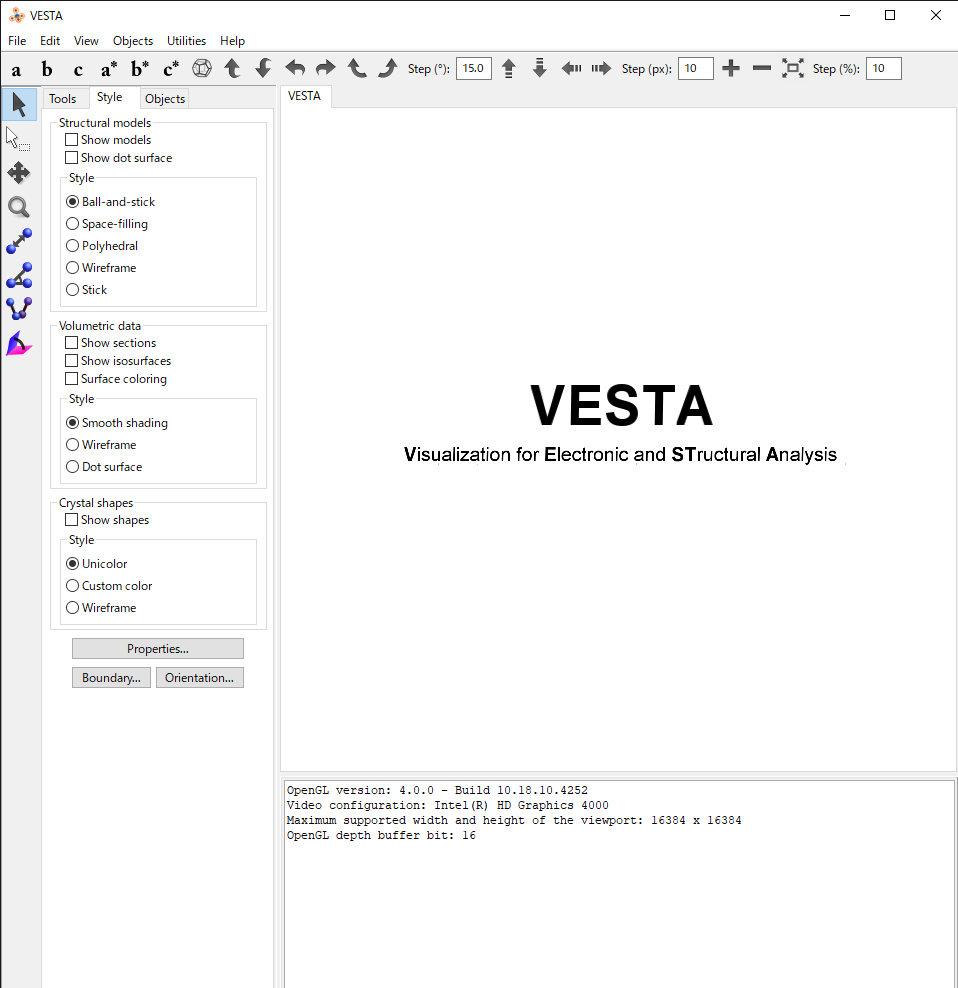

VESTA website の Download から VESTA のインストーラーをダウンロードし，実行してインストールする．

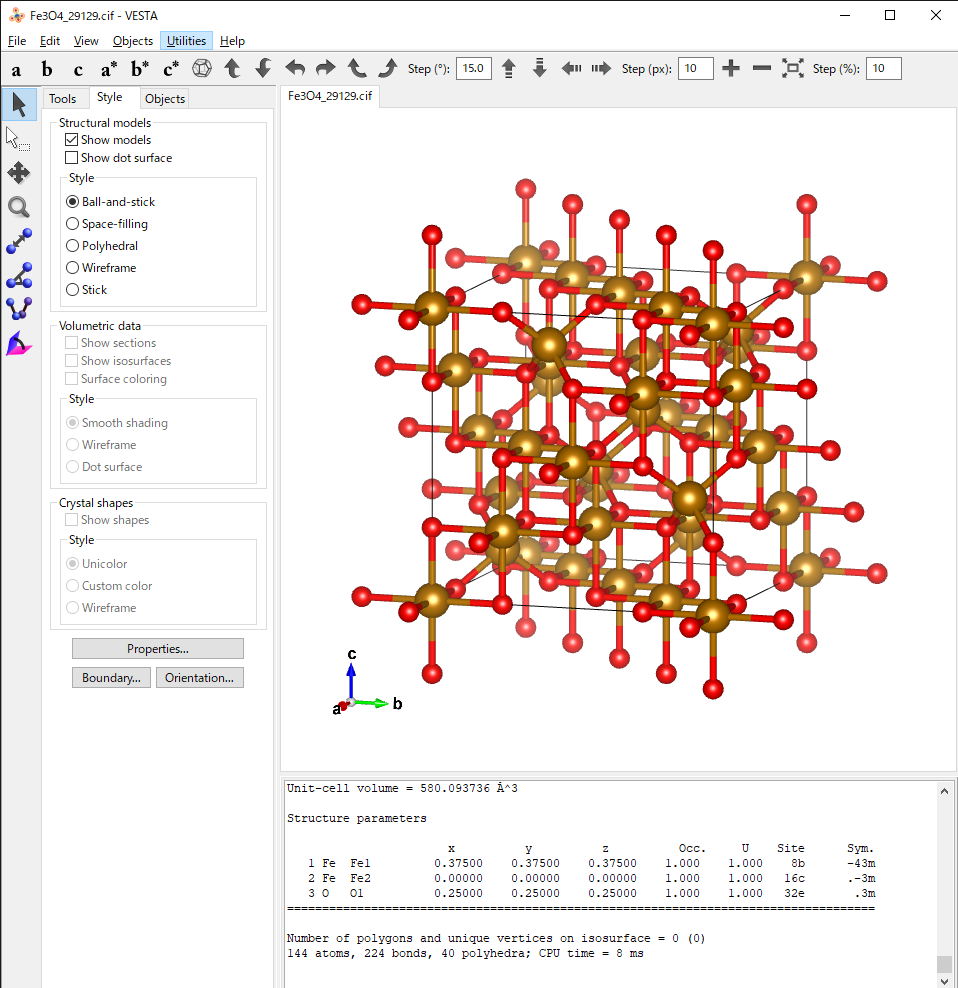

読み込みたい cif ファイルを File の Open から選択あるいはウィンドウ中央にドラッグアンドドロップ．

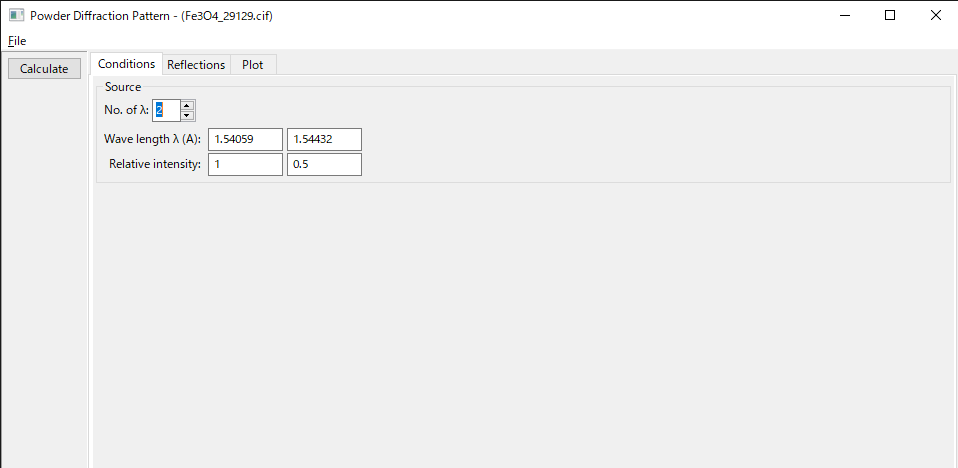

Utilities の Powder Diffraction Pattern をクリックすると，以下のようなウィンドウが現れる．

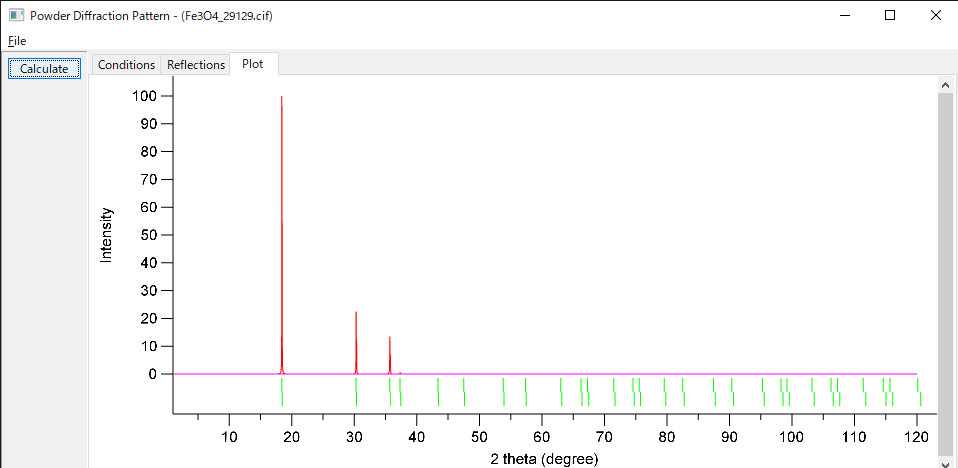

Calculate をクリックすると，以下のようにデフォルトの半値幅で XRD パターンが計算される．

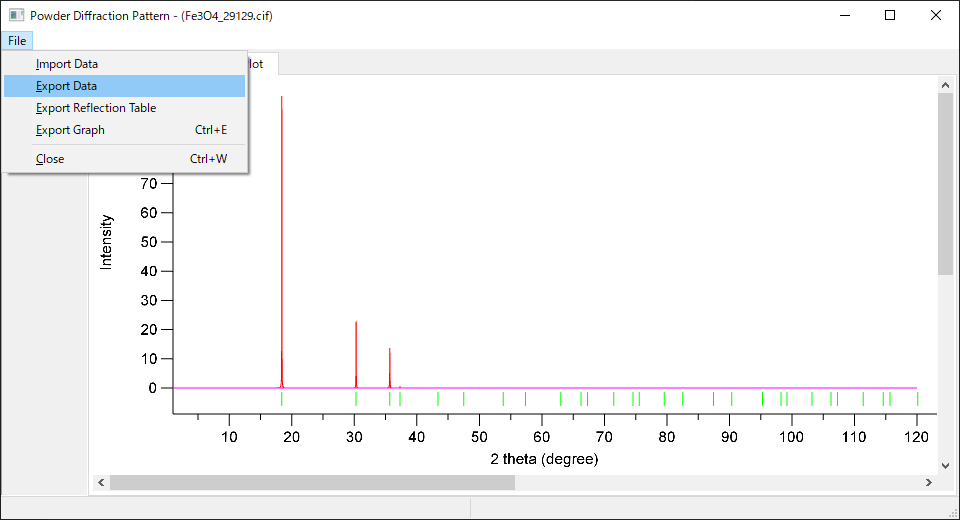

File の Export Data から，シミュレーションした XRD パターンをテキストデータで保存することができる．あとは，このデータを Excel 等でプロットすればよい．
